IP 카메라 무선 영상 전송 하기
(무선 AP MAP2020 이용)

방범용 IP 카메라를 설치하려고 하는 게 유선으로 포설이 어려운 경우가 있습니다.
비싼 설치 비용과 이동성이 많은 장소는 유선 포설이 어렵습니다.
이런 경우 유선 포설이 아닌 무선으로 IP카메라의 영상을 받아볼 수 있습니다.

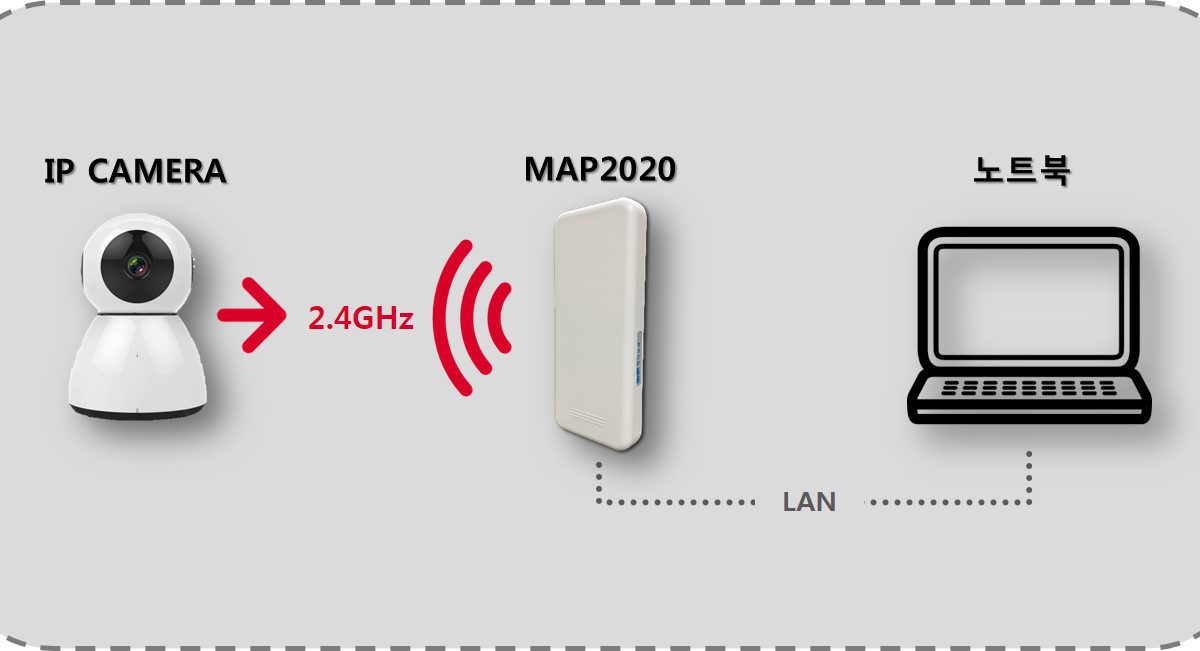

아래의 구성도를 참고해주세요.

MAP2020이라는 AP는 자가망 구축을 하는 제품으로 IP 카메라가 MAP2020에 무선으로 연결이 가능합니다.
(우리가 Wi-Fi 서비스를 이용하기 위해 공유기에 스마트폰을 연결하는 것과 동일합니다.)
위 구상도와 같게 구성을 한다면 IP 카메라에서 찍히는 영상을 무선 네트워크를 통해 PC나 스마트폰에서 영상을 확인할 수 있습니다.

이러한 구성을 적용 가능한 예시를 들어보겠습니다.

예시 1. 어린이집 놀이터 및 아파트 놀이터
아파트 단지 내 놀이터는 경비실이나 관리소와 거리가 멀어 유선 포설이 어려운 경우가 있습니다.
경비실이나 관리소의 PC에서 영상을 받아볼 수 있고 스마트폰에서도 영상을 확인할 수 있습니다.

예시 2. 공사장
공사현장은 작업환경의 변화가 잦아 이동을 해야 하는 경우가 많습니다.
또한 현장에 있는 관리자가 스마트폰으로 실시간 영상을 볼 수 있어 관리에 용이합니다.

사용된 무선 옥외 AP MAP2020이란?

MAP2020은 (주)제이엠피시스템에서 2017년에 출시한 신제품으로 2개의 무지향성 안테나가 내장된 방수케이스로 개발 되어 있어 옥외에 설치 하여 사용이 가능한 제품입니다.
PoE(랜케이블을 이용한 전원공급) 또한 지원하므로 설치공사가 편리합니다.
MAP2020은 가정용공유기에 비해 열악한 환경에서도 잘 버틸 수 있는 구조로 만들어져 있으며 무선출력등 RF 성능 또한 실외제품에 걸맞게 우수합니다.
따라서 스마트폰이나 산업용 PDA를 위한 실내외 Wi-Fi 서비스존 구축 및 각종 센서 데이터를 무선으로 전송하는데 활용할 수 있습니다.
MAP2020의 기본 설정 모드는 브리지 모드로 위 구성도에서 사용된 설정 모드도 브리지 모드입니다.
Wi-Fi 서비스 용도로 사용 시에는 게이트웨이 모드로 사용 가능합니다.

제품에 대한 자료 보러가기! 클릭! //링크

MAP2020의 역할은?

IP 카메라의 영상을 PC나 모바일로 전송해주는 브리지 역할과
IP 카메라의 IP를 지정해주는 DHCP 역할을 합니다.
(IP 카메라의 IP는 게이트웨이에서 부여받아도 됩니다.)

설치 시 주의사항 및 참고사항

1.MAP2020을 인터넷에 연결해야 스마트폰에서 영상을 볼 수 있습니다.
2.2.GHz 무선 주파수를 사용하기 때문에 간섭에 약합니다.
3.MAP2020 한 대에 IP 카메라 최대 4대 연결 가능합니다.
4.IP 카메라의 설정에 따라 영상 품질에 영향이 있을 수 있습니다.
5.위 시스템의 영상 전송 가능 거리는 약 20m이며 IP 카메라의 제조사마다
다른 Wi-Fi 모듈을 사용하므로 통신도달거리가 다를 수 있습니다.
