고성능 중거리 옥외 무선 AP/브릿지
MAP5000 Series와 PC 연결하기

MAP5000 Series는 실외 환경에서 안정적인 CCTV 무선 전송과
와이파이 서비스를 제공할 수 있도록 개발된 국내 생산 및 제조 제품입니다.

802.11ac를 지원하는 867Mbps급 고출력 5GHz 옥외형 무선 AP입니다.
전파사용 허가 없이 장비 구매만으로 무선통신 개통이 가능한
형식등록 제품으로써 구매 즉시 실외 무선자가 망 구축에 사용할 수 있습니다.

그렇다면 MAP5000 Series와 PC를 연결하는 방법을 알아볼까요?

준비물:MAP5000 시리즈 1대, 15V 1A 어댑터 1개, PoE 인젝터 1개, 랜케이블 2개

15V 어댑터를 콘센트에 꽂고 PoE 인젝터의 DC부분에 연결해 주세요. PoE 인젝터의 LED에 불이 들어오는지 확인해 주세요.

2.PoE 인젝터의 PoE포트에 랜케이블을 연결합니다.

3.연결한 랜케이블의 반대쪽을 장비의 LAN1 포트에 연결합니다.
장비는 LAN1 포트는 하단의 뚜껑을 벗겨내면 됩니다.

4.전원이 공급되는 순간 본체에서 부저가 울립니다.
30초~1분 정도 경과 후 한 번 더 부저가 울리게 되는데 이때 부팅이 완료된 것입니다.

5. PoE 인젝터의 LAN 포트에 랜케이블을 연결합니다.

6.연결한 랜케이블은 PC와 연결합니다.
PC와 장비 연결이 완료되었습니다!

마지막으로 제대로 연결되었는지 확인해 보겠습니다.

핑테스트를 해보겠습니다.
윕도우 검색창에서 명령프롬프트 라고 검색해서 창을 열어주세요.

위의 사진과 같은 창이 뜹니다.

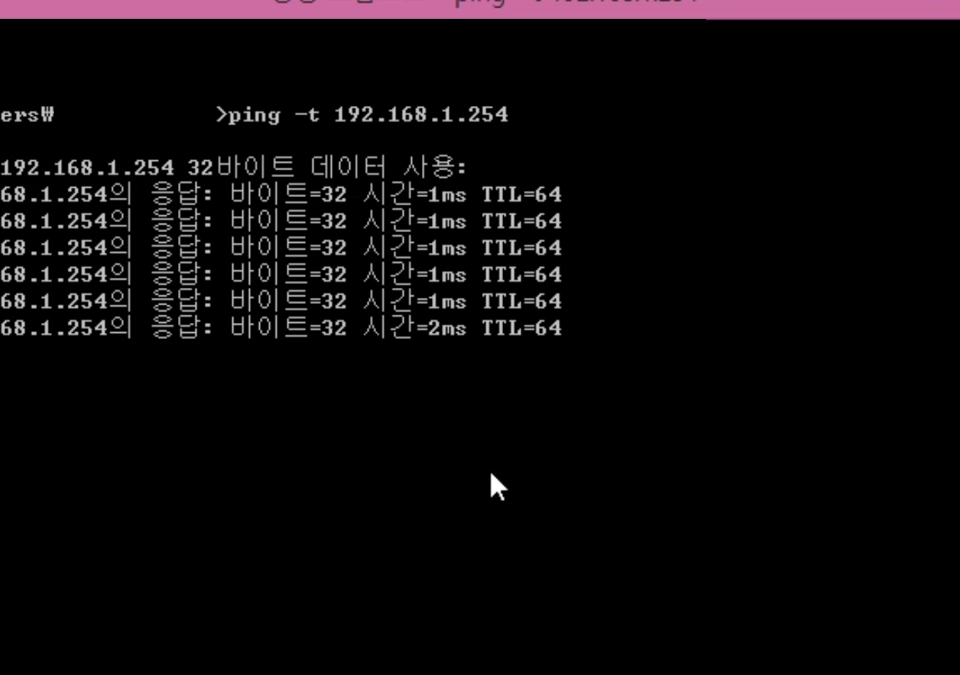

그 다음에 ping -t 191.168.1.254 를 치고 엔터를 누릅니다.

아래 사진처럼 응답 메세지가 뜨면 제대로 연결되었다는 뜻입니다!

PC와 장비를 연결한 후에 Master와 Client 설정을 하면 됩니다.
아래 동영상을 참고하시면 초보자도 쉽고 빠르게 설정할 수 있습니다!
